Вибір матеріалів для манжет гідроциліндрів: властивості та практичні критерії підбору

На сьогоднішній день манжети гідравлічні є критично важливими елементами будь-якої гідравлічної системи, оскільки саме вони забезпечують герметичність, стабільність робочого тиску та контроль витоків робочої рідини. У реальних умовах експлуатації — особливо в спецтехніці, будівельному обладнанні, промислових пресах і гідравлічних системах високого тиску — ці елементи працюють у режимі постійного тертя, перепадів температур і високих навантажень.

Помилка у виборі матеріалу манжети може призвести не просто до витоку масла, а до повної втрати працездатності гідроциліндра, падіння тиску в системі та дорогого ремонту всього вузла. Саме тому вибір матеріалу є інженерним рішенням, яке базується на аналізі умов роботи, а не лише на вартості або доступності комплектуючих.

У цій статті детально розглянемо основні матеріали манжет, їх фізико-механічні властивості та критерії вибору в реальних умовах експлуатації.

Роль манжет у гідроциліндрах

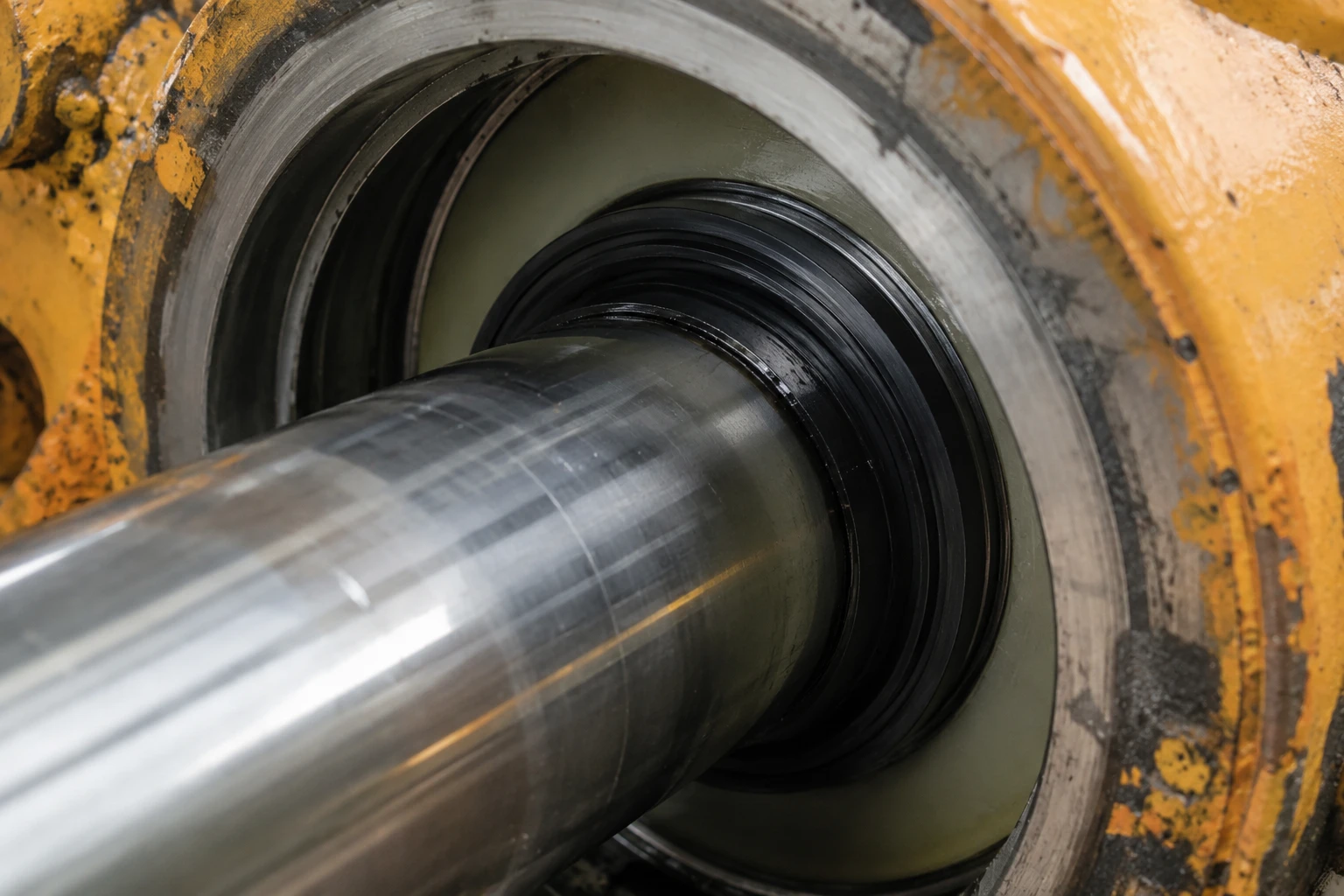

Манжета в гідроциліндрі виконує функцію динамічного ущільнення між рухомими елементами (штоком) та нерухомими частинами корпусу. Вона працює в умовах постійного ковзання, високого тиску та контакту з робочою рідиною, яка може містити домішки, продукти зносу та присадки.

У реальній роботі гідроциліндра манжета виконує набагато більше функцій, ніж просто «ущільнення», і фактично впливає на весь ресурс гідросистеми:

забезпечення повної герметичності робочої камери циліндра
запобігання витокам гідравлічного масла під тиском
зменшення тертя між штоком і корпусом циліндра
компенсація мікронерівностей і відхилень поверхонь
стабілізація роботи системи при циклічних навантаженнях

Кожна з цих функцій напряму залежить від властивостей матеріалу. Якщо матеріал неправильно підібраний, манжета може втратити еластичність, почати руйнуватися або пропускати робочу рідину вже через короткий період експлуатації.

Основні вимоги до матеріалів манжет

Матеріали для манжет гідроциліндрів повинні одночасно витримувати механічні, термічні та хімічні навантаження. У реальних умовах це означає, що матеріал працює не в одному режимі, а в комбінації різних впливів.

висока зносостійкість при постійному ковзанні
стабільна еластичність у широкому температурному діапазоні
стійкість до гідравлічних масел і присадок
низький коефіцієнт тертя для зменшення зносу штока
стійкість до екструзії при високому тиску
довготривала стабільність форми та розмірів

У різних галузях пріоритети можуть суттєво відрізнятися. Наприклад, у будівельній техніці ключовим фактором є зносостійкість, тоді як у прецизійних гідросистемах важливіше мінімальне тертя та стабільність геометрії.

Основні матеріали манжет гідроциліндрів

Сучасна гідравлічна промисловість використовує кілька основних груп матеріалів, кожна з яких має свої фізичні та експлуатаційні особливості. Вибір залежить від тиску, температури, швидкості руху штока та типу робочої рідини.

NBR (нітрильний каучук)

NBR є базовим і найбільш розповсюдженим матеріалом для гідравлічних ущільнень. Його популярність пояснюється оптимальним балансом між вартістю, доступністю та робочими характеристиками.

У реальних умовах експлуатації NBR добре себе показує у стандартних гідросистемах, де немає екстремальних температур або агресивних середовищ. Він забезпечує стабільну роботу при середніх навантаженнях і є економічно доцільним рішенням для масового застосування.

робоча температура приблизно від -30°C до +100°C
висока сумісність з мінеральними гідравлічними маслами
достатня механічна міцність для стандартних умов
низька собівартість і доступність на ринку
обмежена стійкість до високих температур і озону

У промисловій практиці NBR найчастіше застосовується у гідропресах, будівельній техніці та стандартних гідросистемах середнього тиску, де немає критичних навантажень або агресивних середовищ.

FKM (фторкаучук, Viton)

FKM — це матеріал преміум-класу, який використовується там, де стандартні еластомери не забезпечують достатнього ресурсу. Його основна перевага полягає у високій термостійкості та хімічній інертності.

У важких умовах експлуатації FKM зберігає стабільні властивості навіть при тривалому впливі високих температур і агресивних робочих рідин. Це робить його незамінним у відповідальних гідросистемах.

робочий діапазон температур до +200°C і вище
манжета має високу стійкість до агресивних хімічних середовищ
стабільність властивостей при тривалій експлуатації
низька деформація під навантаженням
висока вартість порівняно з іншими матеріалами

FKM використовується у важкій промисловості, енергетиці, гірничодобувній техніці та інших системах, де перегрів і агресивні середовища є нормою, а не винятком.

PU (поліуретан)

Поліуретан є одним із найкращих матеріалів для умов високого механічного навантаження. Його головна перевага — надзвичайно висока зносостійкість, яка значно перевищує класичні еластомери.

PU-манжети добре працюють у системах із частими циклами навантаження, ударами та високим тиском. Вони часто використовуються у спецтехніці, де гідроциліндри працюють у режимі інтенсивної експлуатації.

дуже висока стійкість до абразивного зносу
здатність працювати під високим тиском
хороша механічна міцність і еластичність
робочий температурний діапазон зазвичай -30°C до +80°C
чутливість до перегріву та термічної деградації

У практиці PU є оптимальним вибором для екскаваторів, навантажувачів, бульдозерів та іншої техніки, де важлива довговічність при механічних навантаженнях.

PTFE (тефлон) та композити

PTFE використовується у високотехнологічних системах, де необхідно мінімізувати тертя та забезпечити максимальну хімічну стійкість. Через свою структуру він має майже нульовий коефіцієнт тертя, але потребує правильного конструктивного підтиску.

У складних гідросистемах PTFE часто застосовується у вигляді композитів із наповнювачами, що покращують його механічні властивості.

наднизький коефіцієнт тертя
висока хімічна інертність
широкий температурний діапазон роботи
стабільність розмірів при навантаженні
низька еластичність, потребує точного підтиску

PTFE використовується в прецизійній гідравліці, авіаційній техніці та промислових системах, де важлива максимальна точність і мінімальний знос.

Критерії вибору матеріалу манжет

Правильний вибір матеріалу базується не лише на характеристиках самого еластомеру, а й на аналізі робочих умов конкретного гідроциліндра.

1. Робочий тиск системи

Рівень тиску в гідросистемі безпосередньо визначає механічне навантаження на манжету. При високих тисках зростає ризик видавлювання матеріалу та його деформації.

низький тиск → NBR
середній тиск → NBR або PU
високий тиск → PU або PTFE-композити

2. Температурний режим

Температура робочого середовища впливає на еластичність і довговічність матеріалу. Перегрів або переохолодження можуть повністю змінити властивості ущільнення.

стандартні умови → NBR
підвищені температури → FKM
екстремальні умови → PTFE

3. Тип робочої рідини

Хімічна сумісність є критично важливою, оскільки агресивні присадки можуть руйнувати структуру матеріалу.

мінеральні масла → NBR, PU
синтетичні масла → FKM
агресивні середовища → FKM або PTFE

4. Швидкість руху штока

Швидкість впливає на тертя та нагрів ущільнення, що визначає його ресурс.

низька швидкість → NBR
середня швидкість → PU
висока швидкість → PTFE або композити

Фактично, вибір матеріалу манжет гідроциліндрів є комплексним інженерним завданням, яке безпосередньо впливає на ресурс та надійність усієї гідравлічної системи. NBR підходить для стандартних умов, PU забезпечує високу зносостійкість у важких режимах, FKM ефективний при високих температурах і агресивних середовищах, а PTFE застосовується у високоточних і екстремальних системах.

Грамотний підбір матеріалу, а також відповідального постачальника дозволяє значно збільшити термін служби гідроциліндра, зменшити витрати на обслуговування та уникнути аварійних простоїв обладнання.
