Как работает волоконная лазерная резка металла

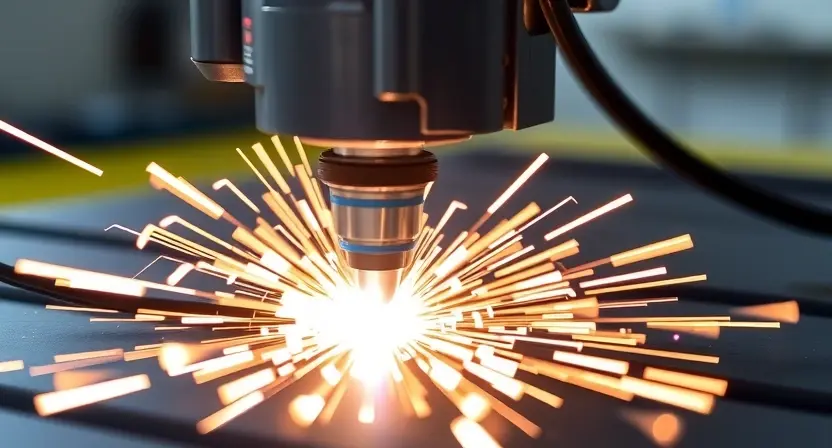

Волоконный лазер режет металл сфокусированным лучом, который генерируется в оптическом волокне, легированном иттербием, и подаётся на заготовку через систему линз и зеркал. Луч мгновенно нагревает металл в точке реза до температуры плавления и испарения, а вспомогательный газ (кислород, азот или воздух) выдувает расплав из зоны реза. Головка перемещается по контуру с точностью позиционирования до сотых долей миллиметра, поэтому итоговая погрешность реза не превышает 0.05 мм.

Из чего складывается процесс резки

Резонатор генерирует лазерное излучение в активном волокне, накачиваемом лазерными диодами. Дальше луч проходит по гибкому оптоволоконному кабелю к режущей головке — в отличие от CO2-лазеров, где излучение доводится системой зеркал, что требует их постоянной юстировки. Фокусирующая линза сжимает пучок до пятна диаметром в десятые доли миллиметра, создавая плотность мощности, достаточную для реза листового металла разной толщины.

Компьютерная числовая программа (ЧПУ) управляет перемещением головки, скоростью подачи и мощностью излучения по заданной траектории раскроя. Именно синхронизация этих параметров и определяет чистоту кромки и минимальную зону термического влияния — металл вокруг линии реза почти не меняет структуру, что снижает риск деформации тонких деталей.

Чем волоконный лазер отличается от газового

Газовый (CO2) лазер генерирует излучение в трубке с газовой смесью и передаёт его через оптические зеркала, теряя часть энергии на каждом отражении. Волоконный лазер использует твердотельную схему накачки и доставляет луч напрямую по волокну, поэтому КПД выше. Практический результат — снижение энергопотребления на 30-40% по сравнению с газовыми аналогами при сопоставимой производительности.

Ещё одно отличие — отсутствие расходных оптических компонентов, которые нужно регулярно менять. А по сравнению с механическими способами раскроя (фрезеровка, сверление, дисковая резка) волоконная технология вообще исключает контакт инструмента с металлом, а значит — отсутствие износа расходных деталей (фрез, дисков, сверл). Подробнее о технологических решениях и оборудовании можно посмотреть на http://www.pentalaser.com.ru/.

Ключевые параметры волоконной резки

Параметр	Значение
Точность позиционирования	до сотых долей миллиметра
Погрешность реза	до 0.05 мм
Зона термического влияния	минимальная
Снижение энергопотребления относительно газовых лазеров	30-40%
Износ расходных деталей (фрезы, диски, сверла)	отсутствует

Что делать, если нужно выбрать способ резки металла

Сравните требуемую точность реза с возможностями оборудования: если допуск изделия близок к 0.05 мм, механическая обработка часто проигрывает лазерной по стабильности результата. Оцените толщину и тип металла — волоконный лазер эффективен на тонком и среднем листовом металле, но для очень толстых заготовок иногда выгоднее рассматривать альтернативные методы раскроя. Учтите энергозатраты производства: при большом объёме работ разница в 30-40% энергопотребления ощутимо влияет на себестоимость. И проверьте, важна ли для детали минимальная зона термического влияния — там, где критична геометрическая стабильность после реза, это часто становится решающим фактором.
