Особенности радиопрозрачных укрытий из стеклопластика: материалы, конструкция и эксплуатационные характеристики
В современной радиолокации, метеорологии и спутниковой связи защита антенных систем от внешних воздействий является критически важной задачей. Оборудование, работающее в сложных климатических условиях, требует надежной изоляции от ветра, осадков и ультрафиолета, но при этом защитная оболочка не должна искажать или гасить сигнал. Именно Радиопрозрачные укрытия (РПУ) из стеклопластика стали отраслевым стандартом, объединяя в себе механическую прочность и уникальные электрофизические свойства. Данные конструкции, часто называемые радомами, представляют собой сложные инженерные сооружения, разработка которых требует глубоких знаний в области материаловедения и аэродинамики.
Специфика материалов: баланс прочности и радиопрозрачности
Ключевым фактором при выборе материала для изготовления защитных куполов является его диэлектрическая проницаемость. Стеклопластик — это композитный материал, состоящий из стеклянного наполнителя (ткани или волокна) и связующего полимерного вещества (смолы). Для задач радиолокации используются специальные марки стекловолокна, обладающие низким тангенсом угла диэлектрических потерь.
В процессе производства инженеры тщательно подбирают соотношение компонентов. Избыток связующего может повысить хрупкость конструкции при низких температурах, а недостаток — снизить герметичность. Современные технологии позволяют создавать композиты, которые практически не вносят фазовых искажений в проходящую электромагнитную волну, работая в широком диапазоне частот.
Качественное радиопрозрачное укрытие должно обеспечивать коэффициент пропускания энергии электромагнитной волны на уровне не менее 90-95%, сохраняя эти показатели даже при намокании внешней поверхности или обледенении.
Помимо электродинамических свойств, стеклопластик ценится за свою высокую удельную прочность. Он легче стали, не подвержен коррозии и способен выдерживать значительные ударные нагрузки, что особенно актуально для защиты от града или летящих обломков во время шторма.
Конструктивные решения и архитектура куполов

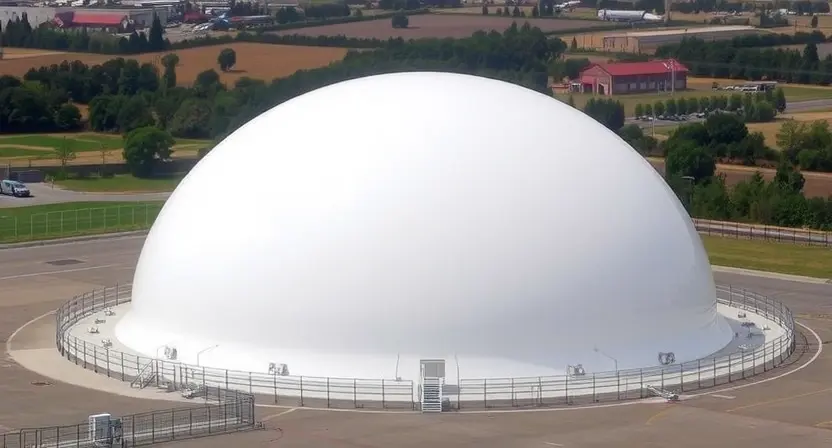

Форма и структура укрытия зависят от габаритов антенны и условий эксплуатации. Наиболее распространенной является сферическая форма или усеченная сфера, что обусловлено необходимостью минимизировать ветровую нагрузку и обеспечить равномерное прохождение сигнала под любым углом. С точки зрения строения стенки, конструкции делятся на однослойные и многослойные.
Многослойные конструкции, известные как сэндвич-панели, считаются наиболее эффективными для крупных стационарных объектов. Они состоят из двух тонких несущих оболочек из стеклопластика, между которыми расположен легкий заполнитель (сотовый материал или пенопласт). Такое решение обеспечивает высокую жесткость при минимальном весе и отличную теплоизоляцию.
Сравнительная таблица типов конструкций стенок РПУ
| Тип конструкции | Структура | Преимущества | Типичное применение |
|---|---|---|---|
| Однослойная (Solid laminate) | Монолитный лист стеклопластика | Простота изготовления, высокая ударная прочность | Малогабаритные укрытия, судовые антенны |
| А-сэндвич (Трехслойная) | Две обшивки + заполнитель (соты/пена) | Высокое отношение прочности к весу, хорошая теплоизоляция | Стационарные наземные РЛС, авиационные обтекатели |
| Каркасная (Space frame) | Несущий каркас с мембранами | Возможность создания куполов огромного диаметра | Крупные астрономические радиотелескопы |
При проектировании также учитывается метод сборки. Для больших диаметров (свыше 10 метров) укрытия часто изготавливаются в виде геодезических куполов, состоящих из множества треугольных или многоугольных панелей, соединяемых болтами. Стыки панелей — наиболее уязвимое место с точки зрения радиотехники, поэтому их геометрия рассчитывается таким образом, чтобы минимизировать рассеяние сигнала.
Эксплуатационные характеристики и устойчивость к внешней среде
Долговечность радиопрозрачного укрытия напрямую зависит от способности материала сопротивляться агрессивным факторам окружающей среды. Стеклопластиковые изделия рассчитаны на эксплуатацию в температурном диапазоне от -50°C до +60°C и выше. Однако главным врагом радиопрозрачности является вода.
Пленка воды на поверхности купола может значительно ослабить сигнал, особенно в миллиметровом диапазоне волн. Для борьбы с этим явлением поверхность стеклопластика покрывают специальными гидрофобными составами, которые заставляют воду скатываться каплями, не образуя сплошной пленки. Со временем эти покрытия требуют обновления.
Важной частью эксплуатации является система жизнеобеспечения внутри купола. Несмотря на теплоизоляционные свойства сэндвич-панелей, для предотвращения конденсата и обледенения внутри часто устанавливают системы наддува теплого воздуха и вентиляции.
Также стеклопластик должен быть устойчив к солнечной радиации. Без специальных добавок ультрафиолет со временем разрушает полимерную матрицу, что приводит к микротрещинам и попаданию влаги внутрь композита. Поэтому в состав внешнего слоя (гелькоута) вводятся УФ-стабилизаторы, продлевающие срок службы изделия до 15–20 лет и более без капитального ремонта.
Подводя итог, можно сказать, что радиопрозрачные укрытия из стеклопластика представляют собой высокотехнологичный продукт, где каждый слой материала и каждый элемент конструкции работают на обеспечение бесперебойной связи и точной локации. Сочетание легкости, прочности и уникальных электрофизических свойств делает этот материал безальтернативным решением для защиты чувствительного оборудования в самых суровых условиях планеты.
