Особенности изготовления и ремонта рукавов высокого давления (РВД) в промышленности

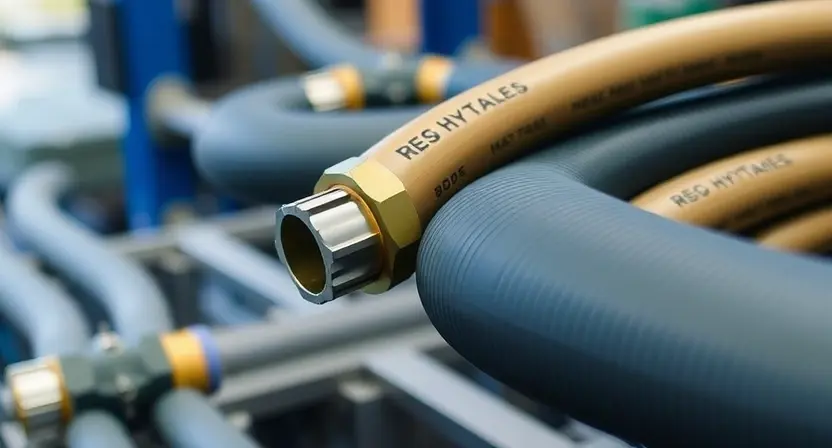

Современная промышленность, строительство и сельское хозяйство немыслимы без использования мощных гидравлических систем. «Кровеносной системой» любой спецтехники или станка являются рукава высокого давления (РВД). Это гибкие трубопроводы, предназначенные для транспортировки специальных гидравлических и моторных жидкостей под высоким давлением. Надежность работы экскаватора, пресса или буровой установки напрямую зависит от качества изготовления и своевременного ремонта этих компонентов.
Конструктивные нюансы и стандарты изготовления
Процесс производства РВД — это не просто нарезка шланга и установка фитингов. Это сложный технологический цикл, требующий строгого соблюдения международных стандартов (DIN, SAE, ГОСТ). Конструктивно качественный рукав состоит из трех основных элементов, каждый из которых выполняет свою функцию:
- Внутренний слой. Изготавливается из маслостойкой синтетической резины. Он должен быть герметичным и устойчивым к агрессивным средам.
- Силовой каркас (армирование). Это «скелет» шланга. Он представляет собой высокопрочную стальную проволоку, уложенную методом оплетки или навивки. Количество слоев варьируется от одного до шести в зависимости от требуемого рабочего давления.
- Наружный слой. Защищает рукав от механических повреждений, истирания, ультрафиолета и воздействия озона.
Качество обжима (опрессовки) является критическим фактором безопасности. Недостаточное усилие при обжиме может привести к срыву фитинга под давлением, а чрезмерное — к разрушению внутреннего слоя резины и быстрой протечке.
Для соединения гибкой части с жесткими элементами гидросистемы используются фитинги — металлические наконечники с гайками, штуцерами или фланцами. Изготовление рукава в сборе подразумевает использование специализированного оборудования: отрезных станков, окорочных машин (для снятия слоя резины перед обжимом в тяжелых сериях) и обжимных прессов с программным управлением.
Причины неисправностей и классификация дефектов
Несмотря на высокий запас прочности, РВД являются расходным материалом. В процессе эксплуатации они подвергаются колоссальным нагрузкам: перепадам давления, вибрации, температурным колебаниям и внешнему механическому воздействию. Понимание причин поломки позволяет не только качественно выполнить ремонт, но и предотвратить повторение ситуации.
Ниже приведена таблица наиболее распространенных проблем и их вероятных причин:
| Тип повреждения | Внешние признаки | Вероятная причина |
|---|---|---|
| Истирание наружного слоя | Видна металлическая оплетка, резина стерта | Неправильная трассировка, трение о детали механизма, отсутствие защитной спирали |
| Срыв фитинга | Наконечник вылетел из шланга | Нарушение технологии обжима или неверный подбор муфты |
| Разрыв тела рукава | Лопнувшая оплетка, разрыв резины | Превышение допустимого давления, гидроудар или старение материала |
| Течь в месте обжима | Масло просачивается из-под стакана муфты | Ошибочный диаметр обжима или использование бракованных комплектующих |
Своевременная диагностика позволяет избежать простоя техники. Часто визуальный осмотр выявляет «грыжи» на поверхности резины или микротрещины, что служит сигналом к немедленной замене изделия.
Технология профессионального ремонта
Понятие «ремонт РВД» чаще всего подразумевает изготовление нового изделия с использованием старых фитингов (если они не повреждены) или полную замену узла по образцу. Восстановление целостности самого резинового шланга (заклеивание, вулканизация) в гидравлике высокого давления категорически запрещено, так как ни одна заплатка не выдержит давления в 200–400 бар.
Процесс ремонта в условиях специализированной мастерской выглядит следующим образом:
- Замер и идентификация. Специалист определяет тип резьбы, стандарт уплотнения (DKOL, BSP, JIC и т.д.) и параметры шланга.
- Подготовка компонентов. Отрезается рукав нужной длины. При необходимости производится зачистка (окорка) наружного или внутреннего слоя резины под специальную муфту.
- Сборка и прессование. На шланг надевается обжимная муфта и вставляется фитинг. Затем конструкция помещается в пресс, где кулачки равномерно сжимают металл до заданного диаметра.
После изготовления рукав должен быть очищен от технологической пыли и резиновой крошки с помощью продувки сжатым воздухом или специальных пыжей. Попадание грязи в гидросистему может вывести из строя дорогостоящий насос или распределитель.
География востребованности данных услуг обширна, так как спецтехника работает повсеместно. Технологические стандарты едины для всех регионов, будь то крупный индустриальный узел или локальная мастерская, выполняющая ремонт РВД в Калуге. Важно, чтобы сервисный центр обладал необходимым парком станков и складским запасом комплектующих различных стандартов.
Отдельное внимание уделяется испытаниям. Ответственные производители проводят выборочную или сплошную проверку готовых изделий на испытательных стендах, подавая давление, превышающее рабочее в 1,5–2 раза. Это гарантирует, что отремонтированный узел не подведет в реальных условиях эксплуатации.
В заключение стоит отметить, что экономия на качестве комплектующих при ремонте гидравлики часто приводит к гораздо большим убыткам из-за простоя техники и потери гидравлического масла. Профессиональный подход к изготовлению и восстановлению РВД — залог долгой и безопасной работы механизмов.
