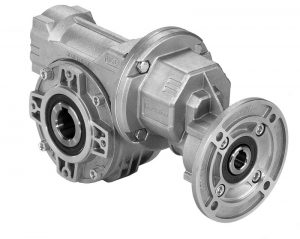

Редуктор: Виды механизма

Редуктор – это механизм сложной конструкции, состоящий из червячных либо зубчатых передач, с помощью которых происходит вращение вала в рабочем механизме. Сама конструкция состоит из: корпуса, внутри которого находятся элементы, передающие движение. Эти элементы представляют собой валы, зубчатые колеса и т.д. В редких случаях помимо этого, в корпусе ещё размещают дополнительные устройства, которые нужны для обеспечения смазки цепей или охлаждения некоторых узлов и деталей. Современные производители изготавливают множество таких устройств, например, редуктор Ч-100, детальнее узнать тут.

Разновидности редукторов:

  • Цилиндрический одноступенчатый. Отличается тем, что в конструкции оси ведомого и ведущего вала располагаются параллельно друг другу.
  • Конический. Конструкция построена по принципу пересечения осей валов.
  • Червячный. В таких редукторах оси перекрещиваются в пространстве.
  • Комбинированный. Данная конструкция сочетает в себе червячные и зубчатые передачи.

В зависимости от того, сколько в редукторе передач он может быть одноступенчатый и многоступенчатый.

Применяется такое устройство в самых разнообразных сферах деятельности человека, так как он включается в состав привода множества механизмов. Он нужен для того, чтобы снизить угловую скорость выходного вала, так как в некоторых случаях угловая скорость должна быть разной. Для этого в корпус монтируют специализированный механизм для подключения, а также несколько пар зубчатых колец, которые обладают разными передаточными числами. Название такого механизма – коробка передач.

Червячные редукторы

Такие редукторы производят передачу крутящего момента с помощью червячной передачи, которую также называют зубчато-винтовой передачей. Основными элементами таких механизмов являются червячное зубчатое колесо и специальный винт – червяк. Существует множество типов червячных редукторов, их классифицируют в зависимости от: заходов резьбы, стороны, с которой нарезана резьба, формы винта и профиля резьбы.

Цилиндрические редукторы

Такой вид редукторов представлен множеством механизмов. Они отличаются от червячных тем, что зацепление осуществляется при помощи цилиндрической зубчатой передачи. В зависимости от расстояния расположения осей входного и выходного вала бывают соосными и с параллельными валами. Так же бывает одноступенчатый, и выше.
